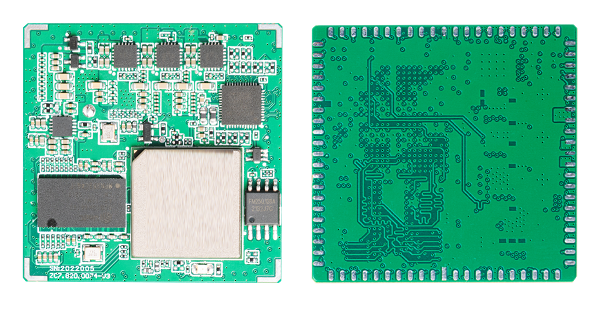

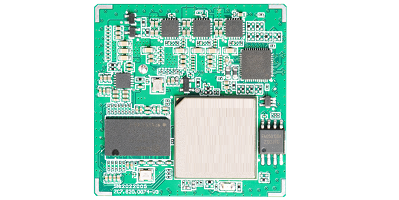

Z2x 全国产化PTP/NTP模组

  • 多种参考：包括IRIG-BDC、1PPS+TOD等

  • PTP模式：单/组播、E2E/P2P、二层/三层、一步/两步

  • 授时精度：PTP优于10ns直连、NTP优于1us直连

  • 服务能力：FPGA实现PTP/NTP协议栈，PTP最大支持1024从钟，NTP响应≥80000次/s

  • 授时路数：2路


产品特点
Product Functions
全国产化、独立自主知识产权
小型化、低成本化设计
FPGA实现PTP/NTP协议栈
参考输入
Reference input
20MHz

  • 输入波形：正弦波或方波

  • 输入功率：5-10dBm

  • 输入路数：1路


1PPS

  • 电平格式：TTL

  • 极      性：正极性

  • 输入路数：1路


TOD

  • 电平格式：RS232

  • 协议标准：NMEAv2.1、NMEAv2.2、NMEAv3.5（可定制）

  • 输入路数：1路

IRIG-B(DC)

  • 电平格式：TTL

  • 协议标准：GJB-2008B

  • 输入路数：1路

时频输出
Reference input
PTP

  • 传输协议：IEEE1588-v2

  • 工作模式：单播/组播、E2E/P2P、2层/3层、一步/两步

  • 授时精度：直连优于10ns，三级交换机优于100ns

  • 服务能力：支持1024从钟

  • 网口速率：10M/100M/1000M以太网自适应

  • 输出路数：2路

NTP

  • 传输协议：NTP v1.v2.v3&v4、SNTP

  • 授时精度：直连优于1us，三级交换机优于1ms

  • 服务能力：响应≥80000次/秒

  • 网口速率：10M/100M/1000M以太网自适应

  • 输出路数：2路（与PTP共用）

管理接口
Reference input
监控网口：支持SNMPv2.0协议，配置管理软件
复位引脚：用于模组复位
使用条件
Reference input
工作电压：DC+3.3V/2A、DC+1.2V/2A
工作温度：-40℃~85℃；相对湿度：10%~98%（25℃）
结构外观
Reference input

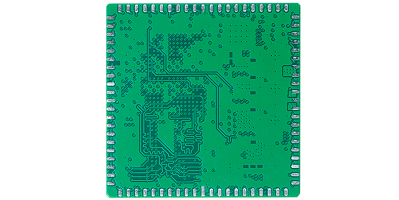

尺寸：40mm*40mm模块；封装类型：LGA-84
